Mit dem Raumbuchmodul lassen sich die räumlichen Strukturen eines Objektes erfassen. Geben Sie zu Beginn alle vorhandenen Räume eines Gebäudes mitsamt der Gliederung in Bauteile, Geschosse oder Geschossbereiche ein. Erfassen Sie zu den Räumen sämtliche Maße, wie Fläche, Umfang, Höhe, evtl. Wandflächen, Öffnungsflächen usw. und weisen Sie den Räumen anschließend Leistungspositionen für z.B. Boden- und Wandbeläge zu. Über die raumbezogene Mengenermittlung lassen sich später automatisch die Positionsmengen für die Ausschreibungen ermitteln. Weiterhin können Sie Zeichnungsausschnitte wie Grundrisse oder Bilder für eine Mängelliste in Altbauten zu den Räumen hinterlegen. Im Folgenden wird die Funktionsweise des Raumbuches anhand der einzelnen Register erklärt.
In diesem Kapitel werden die Schalter der oberen Schalterleiste beschrieben. Mit Hilfe der Schalter S1 - S5 für Gliederungsstufen erfassen Sie die Gebäudestruktur. Legen Sie mit S2 z.B. die einzelnen Geschosse an. Unter S3 könnten Sie dann in sich abgeschlossene Bereiche wie Wohnungen anlegen. Zum Schluss erfassen Sie mit dem Schalter R die Räume. Der Raum bildet die unterste Gliederungsstufe. Hier werden die Variablen wie Raumfläche, Umfang usw. zugewiesen. Geben Sie den Gliederungsstufen eindeutige Bezeichnungen, die für jeden Raum die genaue Lage im Gebäude sichtbar werden lassen. Stellen Sie hierzu z.B. eine Geschoss- und Raumnummer voran ( B2 0.30 für Gebäudeteil, Geschoss und Raumnummer). Falls Sie später einzelne Blätter mit der Raumbezeichnung in der Kopfzeile ausdrucken, sind diese immer eindeutig und können zu keinen Verwechslungen führen.
Weitere Schalter im oberen Fensterbereich ermöglichen das Verschieben von Räumen, eine alternative Listendarstellung (Baumansicht), eine Tabellendarstellung in welcher die Raumbezeichnungen geändert werden können und bieten Einstellungsmöglichkeiten für die Registeranzeige.
Das Register Ansicht ermöglicht das Durchblättern von Skizzen oder Bildern im Katalogmodus. Legen Sie zuvor die Skizzen oder Bilder unter dem Register - Galerie - mit einem beliebigen Namen wie z.B. Grundriss ab. In diesem Register können Sie anschließend einen Filter auf diesen Namen setzen und durch die Grundrissskizzen der einzelnen Räume blättern.

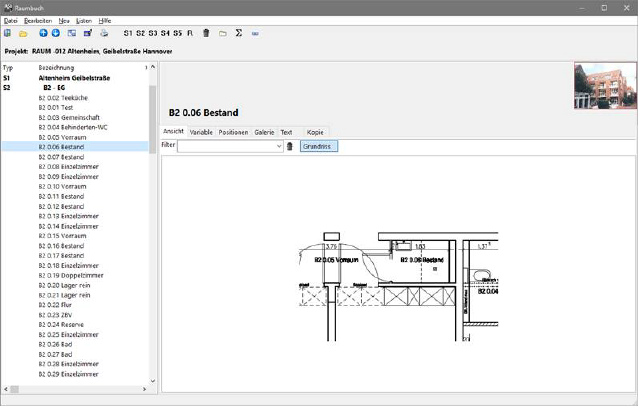

Raumbuch mit aktivem Register - Ansicht -
